EMI 차폐:그것이 무엇이며 보호를 위한 최고의 인클로저를 선택하는 방법

21세기에 우리 지구는 전자파간섭 (EMI)으로 끊임없이 웅성거리고 있다.우리가 매일 활용하는 수많은 기기와 가전제품은 일부 자연 현상과 함께 이러한 전자파 장애를 발생시킵니다.

인간은 이러한 간섭을 감지할 수 없지만, 다양한 중요한 전기 및 전자 장치들은 그것을 감지할 수 있다.기계에 대한 과도한 간섭은 기계의 성능 및 신뢰성에 중대한 문제를 일으킬 수 있습니다.따라서 많은 장치 제조업체는 EMI의 영향을 최소화하거나 무효화하는 통합 시스템으로 제품을 만듭니다.

이러한 EMI 차폐 시스템은 우리의 필수 장치를 간섭으로부터 보호하기 위해 수많은 기술을 활용합니다.EMI에 걸리기 쉬운 장비를 만들거나 생산하거나 활용할 경우, 이러한 효과가 어떻게 작동하고 어떻게 완화할 수 있는지에 대한 근본적인 이해가 필수적입니다.

이 글에서는 EMI의 기본 원리와 널리 퍼져있는 간섭 유형에 대해 살펴본다.다음으로 섬세한 장비에 통합 EMI 차폐를 제공하는 여러 Shinging enclosures를 선보입니다.

EMI 란?

EMI는 기본적인 용어로 원치 않는 전자기파가 전자 또는 전기 장치로 전달되는 것을 말합니다.이 신호들은 장치 &를 방해한다#39;s 기능 및 심각한 손상을 초래할 수 있습니다.EMI는 자연적인 것과 인위적인 것 모두를 포함한 다양한 원천으로부터 발생할 수 있다.

일반적인 가정용 및 사무용 기기들은 EMI의 주요 원천 중 하나로 꼽힌다.TV 리모컨과 같은 특정 장치는 상대적으로 사소하고 미약한 필드를 생성합니다.전자레인지와 스마트폰과 같은 다른 것들은 더 강력한 버전을 생성한다.

이러한 영역이 다른 장치와 상호 작용할 때 유해한 간섭이 발생할 수 있습니다.게다가 EMI는 반드시 외부 소스로부터 올 필요가 없다.내부 EMI는 장치의 한 부품이 다른 부품에 간섭을 일으킬 때 발생하며, 이는 자주 이슈가 되는 원인입니다.

전원의 품질 및 컨디셔닝에 관한 업스트림 문제에서 자주 문제가 발생하며, 이러한 두 가지 형태의 내부 EMI의 상호작용은 장치 설계자와 빌더에게 상당한 어려움을 줄 수 있습니다.

마치 그 소스들이 weren't 충분히 문제가 있는데, 자연 자체가 EMI를 생산할 수 있다.천둥번개와 태양폭풍과 같은 대기 현상은 자연적으로 전자기파를 방출하며, 그것들은 전기 장치에 필적하는 해로운 영향을 줄 수 있다.무선 주파수 간섭 (Radio frequency interference, RFI)은 EMI에 대한 대화에서 나타날 수 있는데, 두 용어는 자주 함께 논의되거나 서로 교환적으로 사용되기 때문이다.

RFI는 라디오 주파수 (RF) 대역으로 일컬어지는 전자기 스펙트럼 부분에 위치하는 EMI의 범주이다.이러한 유형의 간섭은 다양한 표준 전력 스위칭 장비 및 전기 모터와 같은 수많은 장치가이 스펙트럼 내의 주파수에서 신호를 방출할 수 있기 때문에 특히 많이 발생합니다.

EMI의 두 가지 주요 범주

두 가지 특정한 형태의 EMI 가 전기 및 전자 장비에서 발생하는 장애의 대부분을 차지한다.이 두 종류의 구분 및 구분 방법을 이해하면 장치에서 EMI 문제의 원인을 식별하는 데 도움이 되고 솔루션을보다 효율적으로 평가할 수 있습니다.

앰비언트 EMI (Ambient EMI, radiated EMI)는 EMI 장애를 일으킬 수 있는 다른 장치 또는 자연적인 사건에서 기인하는 EMI의 한 형태이다.이것은 태양 자기폭풍과 번개와 같은 자연적인 발생과 함께 이전에 언급되었던 전형적인 가정 및 사무실 기기들의 광범위한 배열을 포함합니다.

전력 품질 EMI:conducted EMI 라고 알려진이 형태의 EMI는 device&의 다른 장애와 불규칙에서 발생한다#39;s 전원 공급 장치.이는 정전, 전압 강하 및 서지, 전기적 간섭으로 구성됩니다.

EMI의 특정 하위 집합은 특정 응용 프로그램 범주의 장치 및 시스템에 영향을 미칩니다.응용 프로그램별 EMI의 세 가지 주요 유형은 다음과 같습니다.

의도적으로 EMI를 만들었다:이러한 종류의 EMI는 군에서 장치 기능을 방해하기 위해 채용한 핵 전자기 펄스 (NEMPs)와 같은 사건에서 발생한다.고의적으로 생산된 EMI는 보통 군사 및 필수 인프라 시스템처럼 특정 분야에서 중요한 문제로 대두되지만, 종종 이를 해결하기 위해 가장 엄격한 조치가 필요하다.

철도와 대중교통 시스템 EMI:현대 철도 운송에 동력을 공급하는 전기 시스템은 고유한 유형의 EMI에 취약합니다.제3 철도 신발, 열차 신호 시스템, 추가 열차 및 전기 전선 모두 EMI를 발생시켜 대중 교통 네트워크의 안전한 기능에 잠재적으로 위험한 위험을 초래할 수 있습니다.

의료기기 EMI:병원과 클리닉의 환경에는 환자 모니터링 시스템, 약물 펌프, 영상 장비 및 기타 다양한 일반적인 장치와 같이 EMI를 방출하고 수신할 수 있는 수많은 장치가 포함되어 있습니다.이는 수많은 의료 환경에서 상당한 양의 백그라운드 EMI를 발생시키며, 의료용 IoT 디바이스의 구현 증가는이 문제가 아마도 훨씬 더 일반화될 것임을 암시합니다.

EMI의 효과

EMI와 RFI는 수많은 기술에 영향을 미치고 다양한 문제를 야기할 수 있다.EMI 가 초래할 수 있는 일반적인 성능 문제는 다음과 같습니다:

비디오 및 오디오 신호의 변경

무선 연결 형성의 과제

규제와 감독 시스템의 중단

과도한 열과 연소 (심각한 상황에서)

일반적인 기술 문제 및 도전 과제입니다

다음은 EMI에 특히 민감한 장치의 몇 가지 범주입니다:

의료 기기

무선 라우터

데이터를 처리하고 작업을 빠른 속도로 실행하는 기계.

GPS 장치

휴대폰

신생아 모니터

양방향 라디오

텔레비전 방송

AM 및 FM 방송

아이러니하게도 EMI에 매우 취약한 많은 기기들 역시 EMI의 영향을 가장 많이 받는 기기들이다.EMI 문제를 해결하는 것이 매우 좌절스러울 수 있는 한 가지 이유는 장치가 동시에 간섭을 송수신할 수 있는 양방향 거리로 작동하기 때문입니다.

EMC 기준 이해

미국, 유럽 연합과 많은 다른 국가들은 전기 장비의 EMI 방출을 규제하는 EMC 표준이라고 불리는 규칙을 가지고 있다.EMC 표준은 EMI를 방출할 수 있는 장치가 의료 장비와 응급 알림 시스템을 포함한 특정 필수 기술을 방해해서는 안 된다고 요구한다.EMC 표준의 세부 사항은 상당히 다를 수 있으므로 장치가 어떤 공통 EMC 표준을 준수해야 하는지 아는 것이 중요합니다.일부 표준은 본질적으로 동일한 기본 정보를 보유하고 있는 반면, 항공우주 또는 의료 기기에 대한 표준과 같은 다른 표준은 목적에 따라 매우 전문화되어 있습니다.몇몇 국가들이 무역을 증진시키기 위해 다른 나라들과 그들의 것을 일치시켰음에도 불구하고, 기준은 나라마다 다르다.

EMI 차폐:자주 사용하는 방법 및 도구

EMI 차폐는 EMI 로부터 전기 및 전자 장치를 보호하기 위해 다양한 전략을 사용하는 것을 포함합니다.EMI 차폐를 위한 변경 기술은 일반적으로 포괄합니다:

수많은 전기 장치 설계자들은 이러한 금속이 제공하는 고유한 EMI 차폐 때문에 알루미늄이나 강철과 같은 전도성 금속으로 제작된 인클로저 박스를 선택할 것입니다.잘 설계된 금속 인클로저는 내부 장치에 닿게 하는 대신 간섭을 흡수하고 방향을 바꿀 수 있습니다.알루미늄, 구리,은, 그리고 다른 종류의 강들은 모두 EMI에 대한 내성으로 인해 자주 사용되는 금속이다.

전자 인클로저에 EMI 차폐 개스킷을 장착하면 장치에서 EMI를 줄일 수 있습니다.이 가스켓은 네오프렌과 같은 전형적인 소재로 제작되었지만, 가스켓을 EMI에 대한 전도성 보호막으로 변형시키는 확장 알루미늄 또는 와이어 메쉬와 같은 전도성 금속 라이닝을 특징으로 합니다.

전도성 스프레이 코팅은 인클로저에 EMI 내성을 제공하는 대체 방법을 나타냅니다.이러한 코팅은 폴리카보네이트와 같은 비전도성 재료에 사용할 수 있는 스프레이 어플리케이션에서 구리 또는 니켈과 같은 전도성 금속을 활용하여 다양한 유형의 장치 인클로저에 걸쳐 EMI 내성을 향상시키는 효율적인 방법을 제공합니다.

emi 차폐 케이블을 이용하는 것은 전기 케이블의 다양한 emi 전송 특성을 해결할 수 있는 성공적인 방법이 될 수 있습니다.케이블은 EMI 전송과 감지가 모두 가능한 반면 차폐 케이블은 두 가지 모두에 대한 감수성을 최소화할 수 있습니다.이를 통해 디바이스를 향상시키기 위한 툴킷의 필수적이고 효율적인 구성요소가 됩니다#39;s EMI 회복력.

수많은 장치 설계자들은 EMI에 대한 감수성을 최소화하기 위해 전자 필터 회로를 장치의 주요 부품에 통합합니다.다른 주파수를 차단하면서 특정 주파수를 허용하도록 조정할 수 있는 광범위한 다양한 필터 설계는 다양한 장치에서 EMI를 관리하는 데 널리 적응하고 선호하는 옵션으로 만듭니다.

고임피던스 접지에 존재하는 주파수는 제거하기 어려운"잡음 전압"을 발생시킬 수 있기 때문에 접지는 자주 지속적인 EMI의 원천으로 작용한다.저임피던스 접지 방식을 채용하는 것은 일반적으로 접지 EMI를 관리하는 데 가장 효과적인 방법입니다.

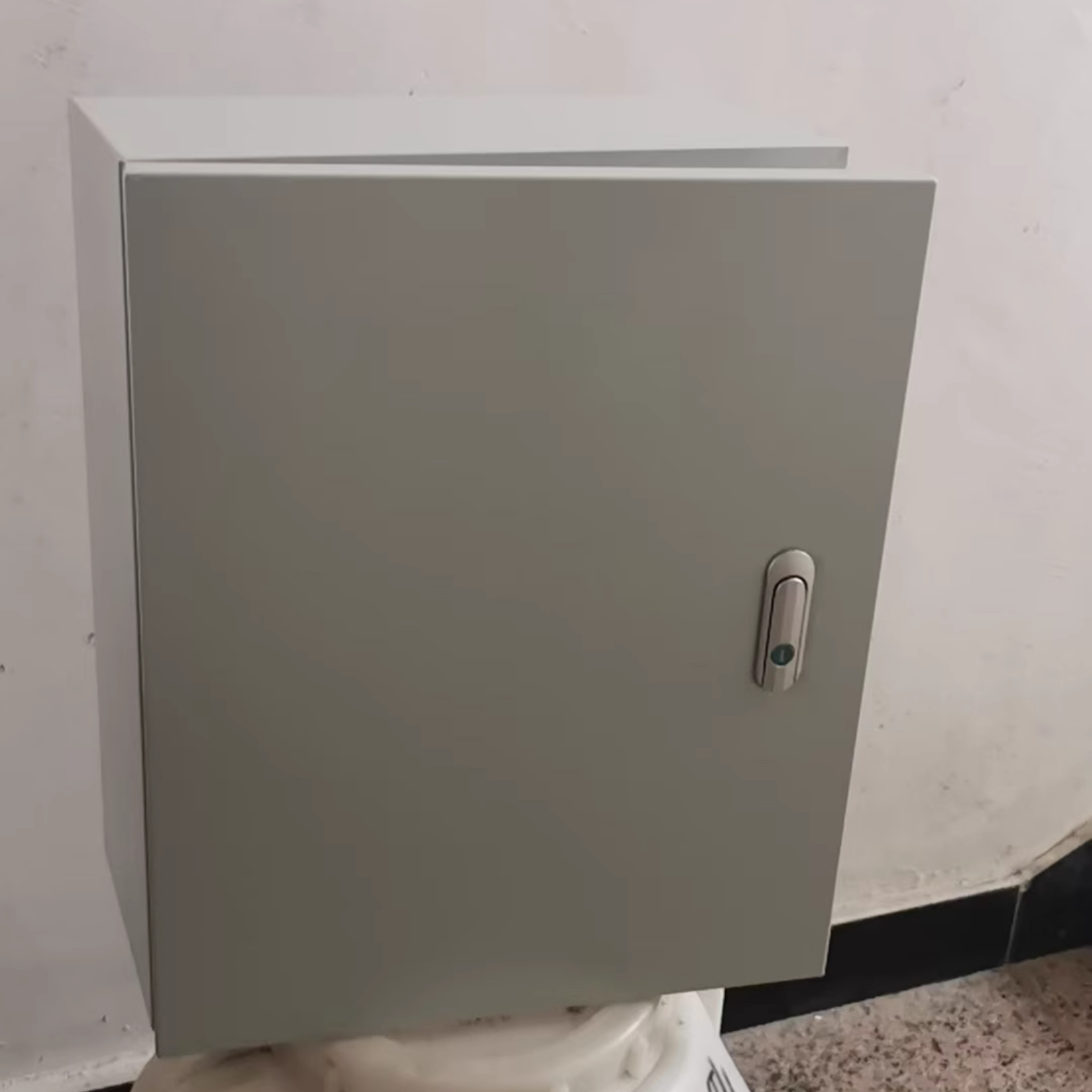

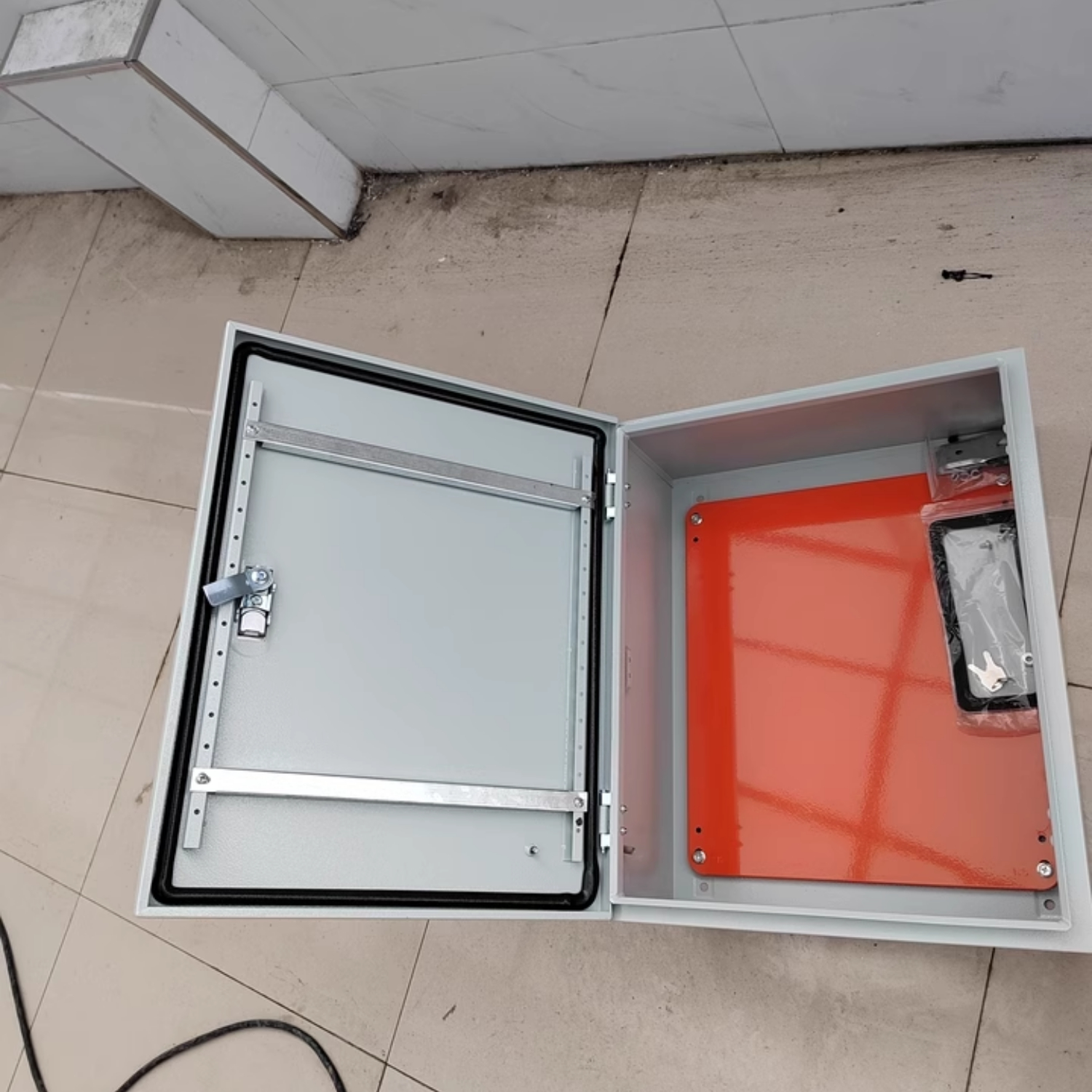

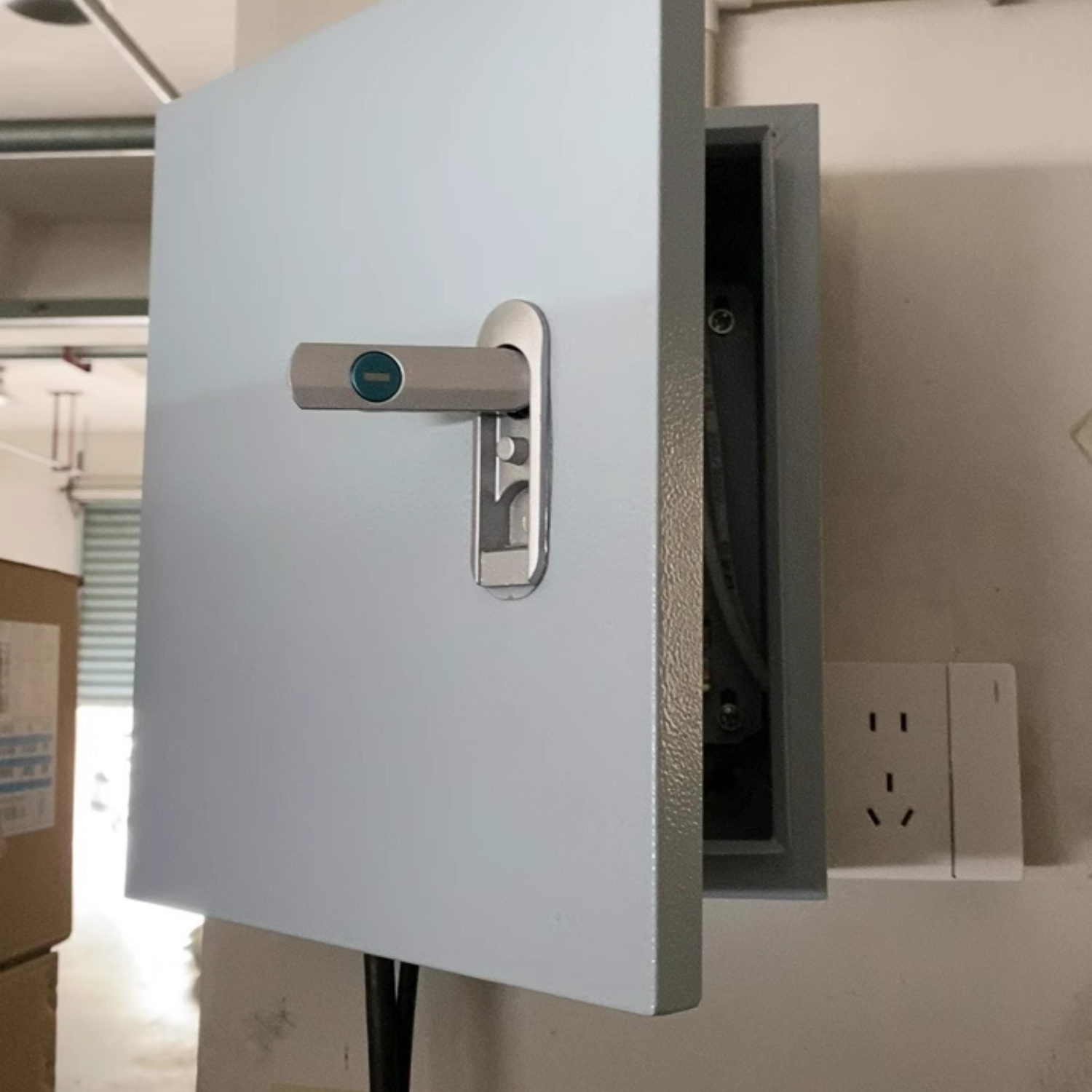

Shinging EMI 차폐 인클로저

싱잉 엔클로저에 대한 수많은 일반적인 애플리케이션에는 EMI 차폐가 필요합니다.당사의 고객은 이러한 민감하고 섬세한 어플리케이션에서 간섭을 방지해야 하는 산업 제어에서 과학 장치에 이르는 다양한 목적으로 당사의 인클로저를 활용합니다.그것이 바로 싱이 EMI 차폐 기능이 장착된 인클로저를 종합적으로 선택할 수 있는 이유입니다.스테인레스 스틸 및 알루미늄으로 제작된 제품을 비롯한 당사의 여러 최고의 실내 및 실외 인클로저 모델은 자연스러운 수준의 EMI/RFI 감소 효과를 제공합니다.이를 통해 EMI에 민감한 장치를 위한 탁월한 옵션이 됩니다.
